Описание

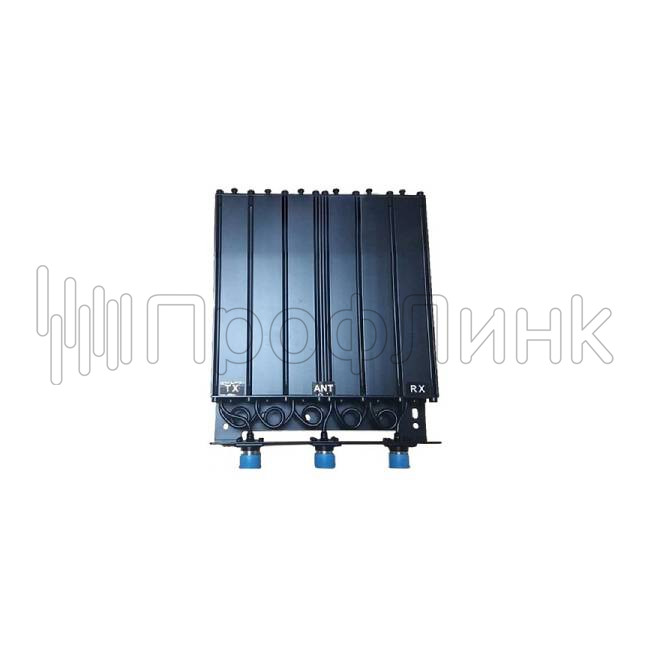

В современных системах радиосвязи качество и стабильность передачи сигналов имеют критическое значение. Для оптимизации работы радиостанции и обеспечения максимальной эффективности связи требуется использование специализированных аксессуаров, среди которых ключевую роль играет дуплексер. EDU002 — Дуплексер разработан специально для радиостанций модели ER9000 и обеспечивает надежное разделение сигналов передатчика и приемника, работающих на одной антенне, без взаимных помех.

Дуплексер EDU002 позволяет использовать одну антенну для одновременной передачи и приема сигналов, что особенно важно для профессиональных пользователей, которым требуется непрерывная и стабильная связь. Это делает устройство незаменимым в логистике, охране, аварийно-спасательных службах, промышленной сфере и полевых условиях эксплуатации.

Основные характеристики

EDU002 — Дуплексер обладает следующими характеристиками:

• Рабочая частота: 340–390 МГц

• Коэффициент стоячей волны по напряжению (VSWR): ≤1,35

• Рабочая полоса пропускания: ±100, ±400, ±100 кГц

• Интервал передачи и приема: >5–7, >7–12, >12–15 кГц

• Вносимые потери: ≤1,5 дБ, ≤1,2 дБ, ≤1,5 дБ

• Изоляция: ≥75 дБ

• Мощность: 50 Вт

• Входное сопротивление: 50 Ом

• Разъем: Н-Ф/БНК-Ф

• Рабочая температура: -20 ℃ – +50 ℃

• Вес: 1,8 кг

• Размер: 270,5 × 190 × 40 мм (±0,5 мм)

• Применимые модели: ER9000

Эти технические параметры делают дуплексер EDU002 высоконадежным устройством, способным обеспечивать стабильную работу радиостанции в любых условиях эксплуатации.

Конструкция и материалы

Дуплексер EDU002 изготовлен из высококачественных материалов, обеспечивающих долгий срок службы и устойчивость к внешним воздействиям. Корпус устройства выполнен из прочного металла с защитным покрытием, что защищает внутренние компоненты от механических повреждений, влаги и пыли.

Толщина корпуса и конструктивные особенности обеспечивают устойчивость к вибрации и температурным колебаниям, что особенно важно при эксплуатации дуплексера в мобильных и полевых условиях. Устройство легко интегрируется в существующую инфраструктуру радиостанции, не требуя дополнительных адаптеров или сложного монтажа.

Разъемы Н-Ф и БНК-Ф обеспечивают надежное и стабильное соединение с антенной и радиостанцией, минимизируя потери сигнала и обеспечивая максимальное качество передачи и приема.

Функциональность дуплексера

Основная задача EDU002 заключается в разделении сигналов передатчика и приемника на одной антенне. Это позволяет использовать одну антенну для одновременной передачи и приема сигналов, предотвращая взаимные помехи и обеспечивая высокое качество связи.

Дуплексер обеспечивает изоляцию ≥75 дБ, что позволяет значительно снизить перекрестные помехи между передатчиком и приемником. Вносимые потери ≤1,5 дБ гарантируют, что сигнал практически не теряет мощности при прохождении через устройство, сохраняя максимальное качество связи.

Коэффициент стоячей волны по напряжению ≤1,35 обеспечивает оптимальное согласование с антенной, минимизируя отражения сигнала и повышая эффективность работы радиостанции.

Рабочая полоса пропускания ±100, ±400 и ±100 кГц позволяет использовать дуплексер для различных диапазонов частот, обеспечивая гибкость в эксплуатации и адаптацию к конкретным задачам связи.

Интервал передачи и приема >5–7, >7–12 и >12–15 кГц обеспечивает оптимальное разделение сигналов и предотвращает взаимные помехи, что особенно важно для профессиональных приложений, где требуется высокая точность и стабильность передачи.

Преимущества использования

1. Надежное разделение сигналов
   EDU002 обеспечивает стабильное разделение сигналов передатчика и приемника, предотвращая взаимные помехи и улучшая качество связи.

2. Минимальные потери сигнала
   Вносимые потери ≤1,5 дБ гарантируют сохранение мощности сигнала и стабильность передачи, что критично для профессиональных задач связи.

3. Высокая изоляция
   Изоляция ≥75 дБ снижает перекрестные помехи и повышает эффективность работы радиостанции.

4. Широкий диапазон рабочих частот
   Рабочая частота 340–390 МГц позволяет использовать дуплексер в различных сценариях и адаптировать его под конкретные задачи связи.

5. Прочность и долговечность
   Металлический корпус с защитным покрытием обеспечивает долгий срок службы, устойчивость к вибрации, температурным колебаниям и механическим нагрузкам.

6. Удобство монтажа и подключения
   Разъемы Н-Ф и БНК-Ф обеспечивают надежное и стабильное соединение, а компактные размеры и вес 1,8 кг упрощают установку и интеграцию в системы радиосвязи.

7. Устойчивость к температурным условиям
   Рабочая температура от -20 ℃ до +50 ℃ позволяет использовать дуплексер в различных климатических условиях, не снижая эффективности работы.

Применение в профессиональной среде

EDU002 — Дуплексер востребован в различных профессиональных областях:

• Транспорт и логистика – обеспечивает стабильную связь в автопарках, на транспортных маршрутах и в диспетчерских службах.

• Охранные и аварийно-спасательные службы – позволяет использовать одну антенну для передачи и приема, обеспечивая быстрый и надежный обмен информацией.

• Промышленные объекты – дуплексер повышает эффективность радиосвязи на производственных и строительных площадках, снижая потери сигнала и перекрестные помехи.

• Мобильные и полевые установки – устройство позволяет организовать компактную и надежную систему связи в полевых условиях, обеспечивая высокое качество сигнала.

В каждом из этих сценариев EDU002 повышает надежность и качество радиосвязи, сокращает время на настройку и обслуживание оборудования и повышает общую эффективность работы.

Надежность и долговечность

Дуплексер EDU002 рассчитан на длительную эксплуатацию в самых разных условиях. Прочный металлический корпус и защитное покрытие обеспечивают устойчивость к механическим воздействиям, вибрации, температурным перепадам и воздействию внешней среды.

Вес 1,8 кг и компактные размеры (270,5×190×40 мм) делают устройство удобным для монтажа и транспортировки, при этом оно сохраняет стабильность и надежность работы. Использование EDU002 снижает риск повреждения радиостанции и потерь сигнала, обеспечивая бесперебойную работу системы связи.

Заключение

EDU002 — Дуплексер — это высококачественное устройство для радиостанций ER9000, обеспечивающее надежное разделение сигналов передатчика и приемника, минимизацию потерь сигнала и защиту оборудования.

Использование дуплексера повышает эффективность работы радиостанции, улучшает качество связи, снижает вероятность помех и оптимизирует использование антенн. Компактная и прочная конструкция делает устройство удобным для установки как в стационарных, так и в мобильных системах связи.

Выбирая EDU002 — Дуплексер, пользователи получают надежное, долговечное и функциональное решение для профессиональной работы с радиостанциями ER9000, обеспечивая стабильность, безопасность и удобство эксплуатации.
